Información Básica.
No. de Modelo.
JB150
Resistencia A La Tracción
81~130MPa
longitud de la unidad
personalizado
conexión
Steel Flanges
presión de trabajo
1-2MPa
presión de ruptura
3-6MPa
Paquete de Transporte
Standard Sea Worthy Packaging
Especificación
DN150
Marca Comercial
Jiubei
Origen
China
Código del HS
400922000
Capacidad de Producción
1000m/Month
Descripción de Producto

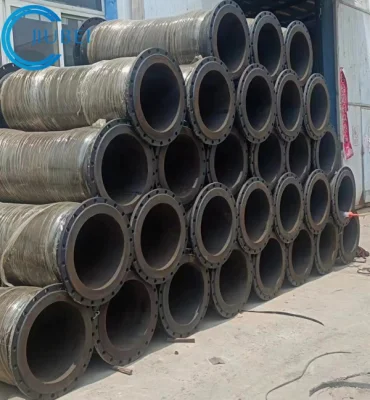

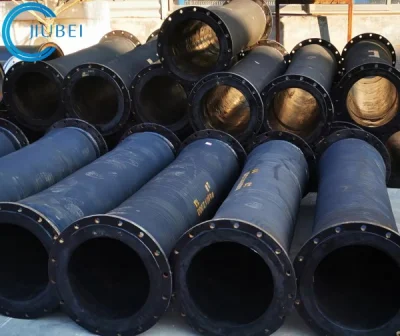

No 1, manguera de descarga de caucho
Las mangueras de dragado de descarga convencionales son las mangueras de goma de descarga más comúnmente utilizadas en el proyecto de dragado. Los asuntos de transporte adecuados de las mangueras de descarga son generalmente barro, arcilla, arena fina, arena fina-media, y así sucesivamente.
Las mangueras de descarga con reborde de acero se utilizan con tubería de dragado para el transporte de rendijas/gravas.el grosor de la manguera de goma oscila entre 18mm y 70mm. La temperatura de trabajo adecuada es de -20ºC a 50ºC. Es conveniente de instalar, flexible de usar, resistente a la abrasión y a la flexión.
Las mangueras de descarga con reborde de acero se utilizan con tubería de dragado para el transporte de rendijas/gravas.el grosor de la manguera de goma oscila entre 18mm y 70mm. La temperatura de trabajo adecuada es de -20ºC a 50ºC. Es conveniente de instalar, flexible de usar, resistente a la abrasión y a la flexión.
| I-D | P.. | P.D. | Longitud | Espesor de referencia | |
| mm | Tolerancia (mm) | bar | bar | m | mm |
| 300 | ±2 | 4~12 | 36 | 1~3 | 34~37 |
| 450 | ±2 | 4~12 | 36 | 1~3 | 34~37 |
| 560 | ±3 | 4~12 | 36 | 2~3 | 40~45 |
| 600 | ±3 | 4~12 | 36 | 2~3 | 40~45 |
| 700 | ±3 | 8~15 | 45 | 2~3 | 40~45 |
| 800 | ±4 | 12~25 | 55 | 2~3 | 50~52 |
| 900 | ±4 | 15~25 | 75 | 2~3 | 55~58 |
| 1000 | ±5 | 20~25 | 75 | 3~5 | 75 |
| 1100 | ±5 | 25~30 | 80 | 3~5 | 90 |
| El cliente lo hizo aceptable. | |||||

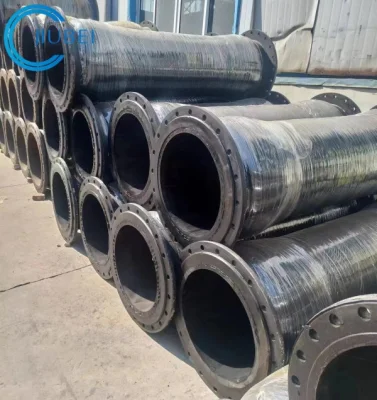

No,2 manguera de succión de caucho
Instalado entre la bomba y el cortador de la draga, succión de la pulpa.manguera de succión y manguera blindada con anillo de acero HB en, adecuado para piedra caliza, granito, coral, y minerales , etc.
Características: Tiene resistencia al viento y a las olas, la resistencia a la corrosión soporta alta presión de trabajo, larga vida útil, fácil de montar, etc.
Rendimiento:
Las mangueras de succión de brida de acero se utilizan con dragas para el transporte de limas/gravas. El grosor de la pared de la tubería es de 31mm a 58mm. La temperatura de trabajo adecuada es de -20ºC a 50ºC. Es conveniente de instalar, flexible de usar, seguro, resistente a la abrasión y resistente a la flexión.
Características: Tiene resistencia al viento y a las olas, la resistencia a la corrosión soporta alta presión de trabajo, larga vida útil, fácil de montar, etc.
Rendimiento:
Las mangueras de succión de brida de acero se utilizan con dragas para el transporte de limas/gravas. El grosor de la pared de la tubería es de 31mm a 58mm. La temperatura de trabajo adecuada es de -20ºC a 50ºC. Es conveniente de instalar, flexible de usar, seguro, resistente a la abrasión y resistente a la flexión.
Dimensiones de la manguera de succión de caucho
| Tamaño (pulgadas) | I.D(mm) | W.P.(bar) | Longitud (m) |
| 8 | 200 | 15~25 | 11,8 |
| 10 | 250 | 15~25 | 11,8 |
| 12 | 300 | 15~25 | 11,8 |
| 16 | 400 | 15~25 | 11,8 |
| 20 | 500 | 15~25 | 11,8 |
| 24 | 600 | 15~25 | 11,8 |
| 26 | 650 | 15~25 | 11,8 |
| 30 | 750 | 15~25 | 11,8 |
| 32 | 800 | 15~25 | 11,8 |
| 34 | 850 | 15~25 | 11,8 |
| Otras dimensiones pueden personalizarse como requisitos. | |||

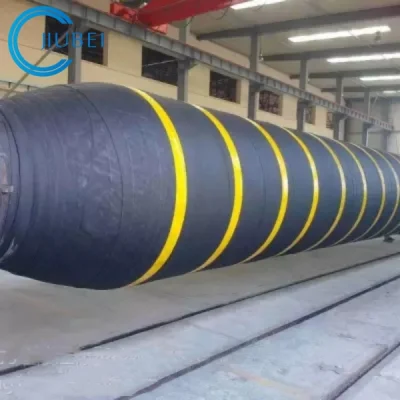

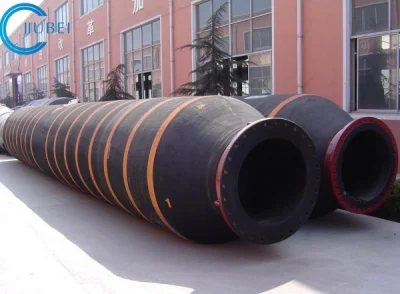

No.3, manguera de goma autoflaqueable
Características: Tiene resistencia al viento y a las olas, resistencia a la corrosión y buen rendimiento autoflotante, soporta alta presión de trabajo, larga vida útil, fácil de montar, etc
Características: Formación única sin soldadura, completamente cerrada, resistente a la corrosión, resistente al envejecimiento y resistente a impactos; el relleno interno es espuma de poliuretano, que se forma en una sola vez y no es fácil de romper. Es especialmente adecuado para la construcción en aguas de trabajo con viento y olas fuertes;
Rendimiento:
1, cubierta exterior con excelente resistencia a la abrasión y protección UV.
2, con capa indicadora de color.
3, cubierta de flotación de espuma simple, evitando la absorción de agua. La emergencia de la manguera sobre el agua no es menos del 20% del volumen total.
4, caucho resistente al desgaste de alta calidad.
5, Diseño de la brida según la solicitud del cliente.
6, ángulo de flexión: En condiciones de trabajo, el ángulo de flexión es de 0° a 45°.
Objetivo: Se utiliza principalmente para dragado y transporte de tuberías en el mar y los ríos.
Características: Formación única sin soldadura, completamente cerrada, resistente a la corrosión, resistente al envejecimiento y resistente a impactos; el relleno interno es espuma de poliuretano, que se forma en una sola vez y no es fácil de romper. Es especialmente adecuado para la construcción en aguas de trabajo con viento y olas fuertes;
Rendimiento:
1, cubierta exterior con excelente resistencia a la abrasión y protección UV.
2, con capa indicadora de color.
3, cubierta de flotación de espuma simple, evitando la absorción de agua. La emergencia de la manguera sobre el agua no es menos del 20% del volumen total.
4, caucho resistente al desgaste de alta calidad.
5, Diseño de la brida según la solicitud del cliente.
6, ángulo de flexión: En condiciones de trabajo, el ángulo de flexión es de 0° a 45°.
Objetivo: Se utiliza principalmente para dragado y transporte de tuberías en el mar y los ríos.
| Tamaño (pulgadas) | I.D(mm) | W.P.(bar) | Longitud (m) |
| 8 | 200 | 15~25 | 11,8 |
| 10 | 250 | 15~25 | 11,8 |
| 12 | 300 | 15~25 | 11,8 |
| 16 | 400 | 15~25 | 11,8 |
| 20 | 500 | 15~25 | 11,8 |
| 24 | 600 | 15~25 | 11,8 |
| 26 | 650 | 15~25 | 11,8 |
| 30 | 750 | 15~25 | 11,8 |
| 32 | 800 | 15~25 | 11,8 |
| 34 | 850 | 15~25 | 11,8 |
| Otras dimensiones pueden personalizarse como requisitos. | |||
